用途：

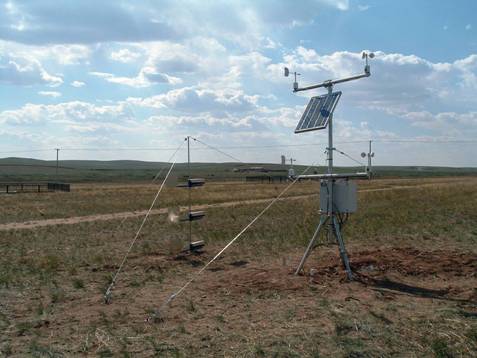

LM-W601A风蚀监测系统是一款专为监测风沙侵蚀过程而设计的先进系统。它通过集成数据采集器、风速传感器、风向传感器、风蚀通量传感器、风沙收集器、安装支架和供电部件，实现了对风沙侵蚀起始时间、强度以及风剖面沉淀物随时间变化的自动记录。
该系统的风蚀通量传感器采用先进的计数、动态能量和高脉冲分析技术，能够准确测量风沙粒子的各项参数，为风沙侵蚀的监测和研究提供了可靠的数据保障。同时，风沙收集器的开放式转轴设计确保了沙子不会在转轴处停留，从而保证了系统的长期使用和免维护特性。
此外，用户还可以根据实际需要自定义风沙收集器的剖面数量和高度，使得系统更具灵活性和实用性。供电方面，LM-W601A采用太阳能供电系统，确保系统在无电源环境下也能长时间稳定工作。
值得一提的是，该系统还可选配各种气象传感器，如温度、湿度、气压等，以满足不同研究需求。这些气象传感器的加入，使得LM-W601A风蚀监测系统能够更全面地监测和分析风沙侵蚀过程中的气象因素，为相关领域的研究提供更加丰富的数据支持。
综上所述，LM-W601A风蚀监测系统以其高精度、高可靠性、易维护以及灵活配置的特点，在风沙侵蚀研究领域具有广泛的应用前景。它将为科研人员提供有力的工具，帮助他们更深入地了解风沙侵蚀的机制和规律，为防治风沙灾害提供科学依据。
特点：
·风蚀通量传感器可对风沙粒子进行计数、动态能量和高脉冲分析，对测量工作，提供了必要的数据保障；
·风沙收集器的转轴采用的是开放式设计，沙子无法在转轴处停留，保证了长期使用和免维护；
·风沙收集器可以用户自定义采集的剖面数量和高度，非常方便；
·供电采用太阳能供电系统，保证长时间工作；
·可选配各种气象传感器。
该系统支持以下数据传输方式：
4G移动/电信/联通网络、WIFI无线网络、北斗卫星短报文、LORA无线传输
数据采集器：
|
CR1000数据采集器（多种数据采集器可选） |
图示 |
|
|
模拟输入通道数量 |
8个差分或16个单端 |
|
|
最大扫描速率 |
100Hz |
|
|
最大输入电压量程 |
±5000mV |
|
|
模拟电压分辨率 |
差分：667 µV（±5000mV）、333 µV（±2500mV）、33.3 µV（±250mV）、3.33 µV（±25mV）、1.0 µV（±7.5mV）、0.33 µV（±2.5mV）；基本：1333 µV（±5000mV）、667 µV（±2500mV）、66.7 µV（±250mV）、6.7 µV（±25mV）、2.0 µV（±7.5mV）、0.67 µV（±2.5mV） |
|
|
A/D分辨率 |
13位 |
|
|
输入阻抗 |
20GΩ |
|
|
突发模式 |
1.5 KHz |
|
|
脉冲通道 |
2个 |
|
|
模拟输出通道 |
3个 |
|
|
激发电压 |
±5000mV可调 |
|
|
数字端口 |
8个I/O口 |
|
|
供电 |
9.6~16 VDC |
|
|
内存 |
4MB |
|
|
内部时钟精度 |
±3分钟/年 |
|
|
同步测量 |
可接SDM信号 |
|
|
工作温度 |
标准：-25~+50℃；扩展：-55~85℃ |
|
|
工作湿度 |
0~95%，非冷凝 |
|
|
尺寸 |
21.6厘米×9.9厘米×2.2厘米 |
|
|
重量 |
1公斤 |
|
风蚀通量传感器：
|
H11风蚀通量传感器 |
图示 |
|
|
撞击起始范围（典型） |
10X，1X：5->12 Dyne cm |
|
|
供电 |
12V DC，70mA |
|
|
重量 |
1.143公斤 |
|
|
晶体直径 |
23.5厘米 |
|
|
底部直径 |
50.08厘米 |
|
|
晶体表面 |
镍 |
|
|
高度 |
5cm (从底部) |
|
|
输出参数 |
动态能量、撞击最低增益、撞击最高增益、PHA（可变高度脉冲，50uS，用于每个粒子的能量的分析输出） |
|
|
输出信号 |
脉冲TTL/CMOS（占用2个脉冲通道） |
|
风沙收集器：
|
BSNE风沙收集器 |
图示 |
|
|
收集口尺寸 |
宽2厘米×高5厘米 |
|
|
筛网 |
60目 |
|
|
收集率 |
约90%空气中的沙尘（直径小于0.84毫米），约40%空气中的沙尘（直径小于0.02毫米） |
|
|
收集器容量 |
约1.7公斤 |
|
|
BSNE改进型风沙收集器 |
图示 |
|
|
收集口尺寸 |
宽2厘米×高1厘米 |
|
|
筛网 |
120目 |
|
|
收集率 |
约90%空气中的沙尘（直径小于0.84毫米），约40%空气中的沙尘（直径小于0.02毫米） |
|
|
收集器容量 |
约0.5公斤 |
|
风速传感器：
|
AN1耐用型风速传感器 |
图示 |
|
|
测量范围 |
0.2~75 m/s |
|
|
精度 |
1% ±0.1 m/S |
|
|
输出范围 |
0.2~60Hz |
|
|
灵敏度 |
0.8Hz/m/s |
|
|
工作温度范围 |
-30~+50℃ |
|
|
信号输出类型 |
数字 |
|
|
标准电缆长度 |
3米 |
|
|
AN3高分辨率三杯风速传感器 |
图示 |
|
|
测量范围 |
0.15~75 m/s |
|
|
精度 |
1% ±0.01 m/S |
|
|
输出范围 |
3~1500Hz，0~2.5V DC |
|
|
灵敏度 |
20Hz/m/s，33mV/m/s |
|
|
工作温度范围 |
-30~+70℃ |
|
|
供电电源 |
7~28V DC，最大2.0 mA |
|
|
信号输出类型 |
数字或模拟差分 |
|
|
标准电缆长度 |
3米 |
|
风向传感器：
|
WD1风向传感器 |
图示 |
|
|
测量范围 |
0~358度 |
|
|
精度 |
0.3度(±2度在风速>5m/s) |
|
|
输出范围 |
0~1000Ω |
|
|
灵敏度 |
2.8Ω/度 |
|
|
工作温度范围 |
-50~+70℃ |
|
|
信号输出类型 |
3WR POT |
|
|
标准电缆长度 |
3米 |
|
产地：中国/美国
